Двухшовный рукав состоит из двух частей, что отменяет необходимость в дополнительных вытачках.
Чаще всего двухшовный рукав используется при пошиве жакетов, мужских пиджаков и верхней одежды (пальто, кардиганов и т.д.) В качестве примера, для построения выкройки двухшовного рукава, воспользуемся следующими мерками фигуры: ДР – длина рукава = 58 см ДЛ – длина до локтя = 34 см ОР – окружность руки = 30 см ОК – окружность кисти = 22 см
Окат рукава должен соответствовать размерам и форме проймы изделия. Для правильного сопряжения оката рукава с проймой необходимо измерить длину проймы по выкройке лифа изделия и рассчитать ее вертикальный диаметр средний (ВДср) – высоту проймы. Для определения высоты проймы изделия (ВДср) необходимо:
5. Оформляют окат свернутого рукава:
Передний шов двухшовного рукава оформляют параллельно линии переднего переката:
Например: вся измеренная пройма полочки и спинки равна 24 см + 26 см = 50 см. Тогда вся длина оката рукава для шерстяной ткани должна быть равна 50 см + (50 см х 0,1) = 55 см. Если после измерения оката его длина будет больше или меньше 55 см, то в точках А2 и А3рукав соответственно заузить или расширить равномерно с каждой стороны. источник
Чаще всего двухшовный рукав используется при пошиве жакетов, мужских пиджаков и верхней одежды (пальто, кардиганов и т.д.) В качестве примера, для построения выкройки двухшовного рукава, воспользуемся следующими мерками фигуры: ДР – длина рукава = 58 см ДЛ – длина до локтя = 34 см ОР – окружность руки = 30 см ОК – окружность кисти = 22 см
Прибавки на свободное облегание (СО) к мерке ОР
Характеристика рукавов | Величина прибавки, см | |
---|---|---|
Жакет | Пальто | |
Плотно облегающий | 4-4,5 | 5-7 |
Узкий | 5,5-7,5 | 7-9 |
Средний | 7,5-9,5 | 9,5-12 |
Расширенный | 9,5-11,5 | 12-14 |
Широкий | 11,5-13,5 | 14,5-17 |

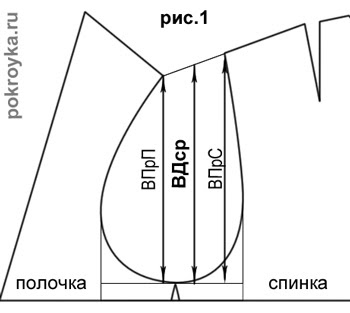

- или измерить по выкройке лифа изделия высоту проймы спинки ВПрС = 22,5 см и высоту проймы полочки ВПрП = 19,5 см, как показано на рис.1. Эти две величины суммируют и делят пополам.
- или если чертеж спинки и полочки построен рядом, то сначала соединяют прямой окончательно откорректированные плечевые точки спинки и полочки. Затем эту прямую делят пополам, а из точки деления опускают перпендикуляр на горизонталь проймы. Измеряют и получают ВДср = 21 см.

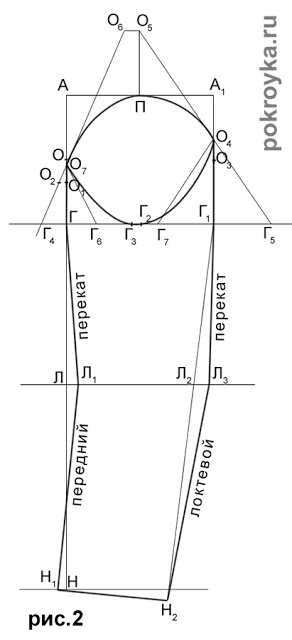

Построение выкройки двухшовного рукава
1. Провести вертикаль с вершиной в точке А от которой вниз откладывают длину рукава: АН = мерка ДР + 1 см на удлинение = 58 см + 1 см = 59 см. Примечание. Если в пиджаке подплечник выше 1 см, то разницу между высотой подплечника (например 1,5 см) и удлинением (1 см) прибавляют к длине рукава и длине до локтя. 2. Длина до линии локтя: АЛ = мерка ДЛ + 1 см на удлинение = 34 см + 1 см = 35 см. 3. Высота оката (ВОк): АГ = высота проймы изделия (ВДср) минус К (коэффициент) = 21 см – 2 см = 19 см. 4. Ширина свернутого рукава: ГГ1 = АА1 = 1/2 (ОР + СО) = 1/2 (30 см + 8 см) = 19 см.5. Оформляют окат свернутого рукава:
- отрезок АГ делим на 2, получаем О, от которой вниз отложить 2-2,5 см. ОО1 = 2,5 см;
- от О1 отложить влево 0,5-1 см, где 1 см – для полной руки. О1О2 = 0,5 см;
- отрезок ГГ1 делим на 2, получаем Г2, от которой влево отложить 1 см. Г2Г3 = 1 см;
- отрезок А1Г1 делим на 2, получаем О3, от которой вверх отложить 2,5 см. О3О4 = 2,5 см;
- отрезок АА1 делим на 2, получаем П, от которой вверх отложить 1/2 ВОк = 1/2 19 см = 9,5 см. ПО5 = 9,5 см;
- от О5 влево отложить 1,5-2 см, где 2 см – для полных рук. О5О6 = 1,5 см;
- соединить прямой О6 с О2, получаем О7 и Г4;
- соединить прямой О5 с О4, получаем Г5;
- измерить отрезок ГГ4 и отложить его вправо от Г. ГГ4 = ГГ6;
- измерить отрезок Г1Г5 и отложить его влево от Г1. Г1Г5 = Г1Г7;
- соединить прямыми О7 с Г6, О4 с Г7.
- выемка по линии локтя равна 0,5-1 см, откладывают от Л вправо. ЛЛ1 = 1 см;
- по линии низа от Н влево по горизонтали отложить 1,5-2 см. НН1 = 1,5 см.
- соединить прямой Н2 с Г1 получаем Л2;
- по линии локтя оформить выпуклость, отложив от Л2 вправо 1,5-2 см. Л2Л3 = 1,5 см.
Построение выкройки нижней половинки двухшовного рукава
9. Построение переднего (первого) шва двухшовного рукава.Передний шов двухшовного рукава оформляют параллельно линии переднего переката:
- измерить отрезок ГГ4 и отложить его величину вправо по горизонтали от Г, Л1, Н1.
- соединить прямыми точки Н3, Л4, Г6 и продлить линию вверх до оката, получаем Р1
- от точки Г1 влево отложить измеренную величину отрезка ГГ6. ГГ6 = Г1Г8.
- Н2 соединить прямой с Г8, получаем Л5;
- по линии локтя оформить выпуклость, отложив от Л5 вправо 1,5-2 см. Л5Л6 = 1,5 см;
- соединить прямыми точки Н2, Л6, Г8 и продлить вверх до оката, получаем Р2.

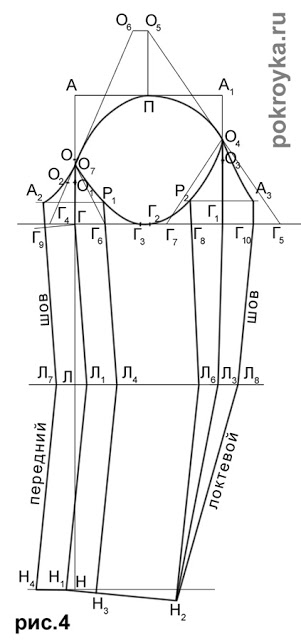

Оформление выкройки верхней половинки рукава
11. Развернуть свернутый рукав от переднего переката влево: а) измерить ГГ6 и под прямым углом к отрезку ГЛ1отложить эту величину. ГГ6 = ГГ9; б) измерить Л1Л4 и отложить влево по горизонтали. Л1Л4 = Л1Л7; в) измерить Н1Н3 и отложить влево по горизонтали. Н1Н3 = Н1Н4. г) от верхней точки переднего шва Р1 провести влево горизонталь. д) соединить прямыми точки Н4, Л7, Г9 и продлить ее вверх до горизонтали, получаем А2. Ломаная линия Н4 Л7 Г9 А2 – передний шов выкройки верхней половинки рукава. 12. Развернуть свернутый рукав от локтевого переката вправо: а) измерить Г1Г8 и отложить вправо по горизонтали. Г1Г8 = Г1Г10; б) измерить Л3Л6 и отложить вправо по горизонтали. Л3Л6 = Л3Л8; в) соединить прямыми точки Н2, Л8, Г10. От Г10 вверх провести вертикаль до пересечения с горизонталью, проведенной вправо от вершины локтевого шва точки Р2, получаем А3. Ломаная линия Н2 Л8 Г10 А3 – локтевой шов выкройки верхней половинки рукава. Обвести верхнюю половинку рукава через точки Н4, Л7, Г9, А2, О7, П, О4, А3, Г10, Л8, Н2. Проверить путем измерения длину оката рукава и сравнить ее с измеренной, откорректированной проймой лифа. С учетом припосадки оката рукава его длина должна быть больше длины проймы лифа на величину припосадки. Эта величина определяется умножением всей длины проймы изделия на коэффициент нормы посадки.Нормы посадки оката рукава для различных тканей
№ п/п | Виды предлагаемых тканей | норма посадки |
1 | Шерстяные, костюмные ткани с синтетическими волокнами более 30%; синтетические шелка; тонкие натуральные шелка | 0,04-0,06 |
2 | Шерстяные, костюмные ткани с синтетическими волокнами от 15-30%; шелковые плотные ткани; х/б тонкие ткани (батист, маркизет) | 0,06-0,08 |
3 | Чистошерстяные плательные ткани; шелковые костюмные ткани; х/б и льняные | 0,08-0,1 |
4 | Полушерстяные плательные ткани; тонкосуконные пальтовые и костюмные; чистошерстяные пальтовые тонкие ткани | 0,1-0,12 |
5 | Шерстяные пальтовые грубосуконные драпы; полушерстяные тонкосуконные драпы | 0,12-0,14 |
4 | Мягкие чистошерстяные тонкосуконные драпы | 0,15-0,16 |
